Cocción raku paso a paso: pasta chamotada, horno, serrín y craquelado

01

La pasta con chamota y su resistencia al choque térmico

El raku somete la pieza a una violencia térmica que ninguna otra cocción habitual repite: pasa de unos mil grados al aire frío en cuestión de segundos, y poco después al contacto con materia vegetal que arde. Una pasta pensada para torneado fino y cocción lenta rara vez aguanta ese trato. Por eso la primera decisión del taller no ocurre delante del horno, sino en el momento de amasar.

La chamota —arcilla ya cocida y molida que se añade a la masa cruda— es el recurso habitual. Actúa como un esqueleto de partículas que ya no se contraen: abre la pasta, reparte las tensiones y frena la propagación de las fisuras. Proporciones en torno a una cuarta o una tercera parte del volumen total son frecuentes en las masas de raku, con granos medios o gruesos cuando la pieza va a ser voluminosa y más finos cuando importa el tacto de la superficie.

El grano tiene consecuencias que se notan mucho después. Una chamota gruesa da seguridad térmica, pero deja una superficie áspera que raspa al tornear y que absorbe el esmalte de forma irregular. Una chamota demasiado fina devuelve tersura y pierde parte de la protección. La elección no es abstracta: depende del grosor de pared previsto, del tamaño de la pieza y de si se busca un esmalte extendido y limpio o una superficie rugosa que se llene de carbón.

A la chamota conviene sumarle disciplina en el grosor. Las paredes desiguales acumulan tensión en los cambios de sección, y esos puntos son los primeros en abrirse al salir del horno. Una pared uniforme, sin bases macizas ni transiciones bruscas entre el cuerpo y el cuello, hace más por la supervivencia de la pieza que cualquier aditivo.

El objetivo no es una pasta indestructible, que no existe, sino una que reparta el golpe térmico en lugar de concentrarlo en un punto.

02

Formado y cocción de bizcocho antes del esmalte

El raku se practica sobre piezas ya bizcochadas. La primera cocción consolida la arcilla, elimina el agua químicamente combinada y deja un soporte poroso capaz de absorber el esmalte y de sostenerse durante la manipulación con pinzas. Un bizcocho demasiado alto cierra la porosidad y dificulta la aplicación; uno demasiado bajo deja una pieza frágil que no soporta la segunda subida.

Las formas que mejor funcionan son compactas y sin apéndices largos. Asas finas, bordes muy volados o pies estrechos convierten cualquier movimiento con las pinzas en un riesgo. También importa el peso: una pieza que no se puede levantar con una sola mano enguantada, a distancia y con herramienta, no es una pieza apta para este proceso, por bien resuelta que esté.

Antes de pasar al esmalte

La pieza está completamente seca antes de entrar al horno para el bizcocho.
Las paredes tienen un grosor parecido en todo el recorrido.
No hay burbujas de aire atrapadas en las zonas macizas ni en las uniones.
Las transiciones entre cuerpo, hombro y cuello son suaves.
El pie permite apoyar la pieza sin que bascule al dejarla caliente.
La superficie no tiene virutas ni rebabas que salten con el calor.
La forma se puede agarrar con pinzas por al menos dos puntos firmes.
El tamaño cabe holgadamente en el horno y en el recipiente de reducción.

Tras el bizcocho conviene revisar cada pieza con atención antes de esmaltarla. Las grietas capilares que aparecen en esa primera cocción no desaparecen: se abren en la segunda. Retirar una pieza dudosa en ese momento cuesta mucho menos que descubrirla partida dentro del serrín.

03

Esmaltes de raku y cómo se comportan en la bajada

Los esmaltes de raku son esmaltes de baja temperatura, formulados para fundir alrededor de los novecientos cincuenta o mil grados y para tolerar un enfriamiento brutal. Suelen apoyarse en fritas y en fundentes alcalinos, que bajan el punto de fusión y, de paso, introducen una dilatación térmica alta. Esa dilatación es precisamente lo que produce el craquelado: al enfriarse, la capa vítrea se contrae más que el soporte y se resquebraja en una red de fisuras.

La aplicación pide capas algo más generosas que en otras técnicas, porque un esmalte demasiado fino puede quedar seco y mate donde se buscaba brillo. Al mismo tiempo, un exceso escurre y se pega al soporte del horno. La inmersión rápida, el vertido o el pincel cargado dan resultados distintos, y ninguno es mejor en abstracto: el pincel deja huella visible, la inmersión iguala, el vertido crea acumulaciones en los bordes que después se leen como líneas más brillantes.

Lo que suele cambiar el resultado

El espesor de la capa y su uniformidad sobre el bizcocho.
La presencia de óxidos metálicos, sobre todo cobre, en la receta.
El tiempo que la pieza pasa al aire antes de entrar en el serrín.
La cantidad y el tipo de material combustible del recipiente.
El momento en que se tapa el recipiente y se corta el oxígeno.
La temperatura ambiente y el viento el día de la cocción.

Conviene aceptar desde el principio que el control es parcial. Dos piezas esmaltadas con la misma receta, cocidas en la misma hornada y reducidas en el mismo recipiente pueden salir distintas según dónde quedaron apoyadas y cuánto serrín ardió a su alrededor. El taller puede acotar las variables y anotarlas, pero no anularlas.

Por ese motivo tiene sentido llevar un registro simple de cada hornada: receta y espesor, temperatura de salida, segundos al aire, material de reducción y tiempo con el recipiente cerrado. Ese cuaderno explica mucho más que cualquier descripción genérica de un esmalte.

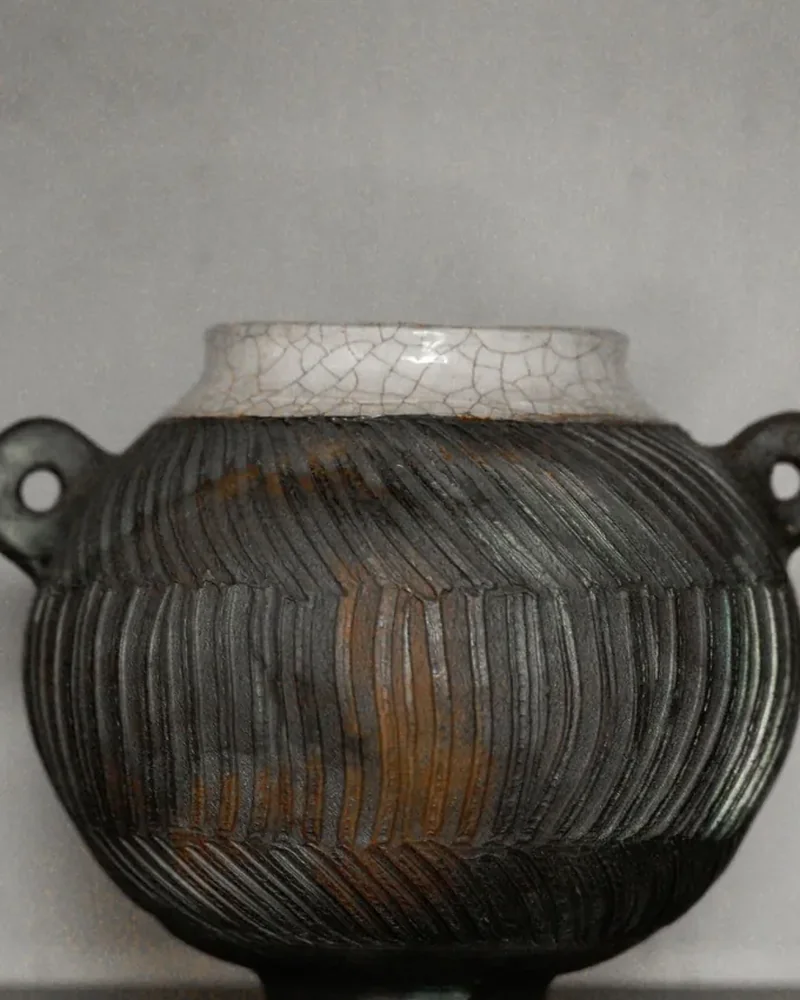

Vasija de raku con cuerpo ahumado en negro y borde esmaltado en blanco recorrido por una fina red de craquelado — Contraste característico del raku: cuerpo ennegrecido por la reducción y borde esmaltado con red de craquelado.

04

Subida del horno, pinzas y paso al serrín

La segunda cocción es rápida. El horno sube en un tiempo que se mide en minutos u horas cortas, no en jornadas, y la lectura del punto de salida se hace tanto con el pirómetro como con la vista: el esmalte deja de estar rugoso, se cierra, empieza a brillar y la pieza se ve incandescente y húmeda de vidrio.

El momento de abrir es el más delicado de todo el proceso. La puerta o la campana se levantan con el horno todavía en su máximo, y la pieza sale con pinzas largas hasta el recipiente preparado. El trayecto debe ser corto, despejado y ensayado en frío antes de encender nada. Cada segundo de más al aire enfría el esmalte y cambia el resultado; cada duda en el recorrido multiplica el riesgo.

Dentro del recipiente, el serrín prende al contacto con la pieza al rojo. Al tapar, el fuego consume el oxígeno disponible y lo busca donde puede encontrarlo: en los óxidos del esmalte y en la propia superficie de la arcilla. Esa atmósfera reductora es la que ennegrece las zonas desnudas y la que arranca reflejos metálicos a los esmaltes con cobre.

El recipiente se prepara y se coloca antes de encender el horno, no mientras la pieza espera al rojo sobre las pinzas.

05

El craquelado: por qué aparece y por qué se ve

El craquelado no es un defecto corregido a posteriori ni un dibujo aplicado sobre el esmalte. Es una consecuencia física de la diferencia de dilatación entre la capa vítrea y el soporte cerámico. Al enfriarse de golpe, el esmalte se contrae más deprisa que la arcilla y cede formando una malla de fisuras finísimas. En una cocción convencional esa malla existiría igual, pero permanecería casi invisible.

Lo que hace visible el craquelado en el raku es el humo. Las partículas de carbono generadas por el serrín penetran en cada fisura y la tiñen de gris o de negro, de modo que la red queda dibujada sobre el fondo claro del esmalte. Cuanto más denso el humo y más tiempo permanece la pieza en atmósfera cerrada, más contrastada resulta la trama.

También influye el momento en que empieza a agrietarse. Si la pieza se deja unos segundos al aire antes de entrar en el serrín, las primeras fisuras se abren pronto y el humo las alcanza a fondo: aparecen líneas gruesas y bien marcadas. Si entra de inmediato, la red suele ser más cerrada y más fina. En esos pocos segundos se juega buena parte del carácter de la superficie.

Es importante recordar lo que el craquelado implica: la capa vítrea deja de ser continua. Una pieza craquelada tiene microfisuras abiertas hasta el soporte poroso, y eso condiciona su uso posterior con líquidos y alimentos.

06

Raku desnudo: superficies sin esmalte permanente

En el raku desnudo la pieza no conserva esmalte al final. Se aplica una capa que actúa como reserva temporal y que, tras la reducción, se desprende arrastrando consigo el carbón depositado encima. Lo que queda a la vista es la arcilla pulida, con un dibujo de zonas negras y blancas que reproduce en negativo el craquelado de aquella capa provisional.

El proceso exige un trabajo previo largo. La superficie se bruñe en crudo, a veces con piedra o con el dorso de una cuchara, hasta conseguir un tacto cerrado y satinado; ese pulido es lo que después devuelve brillo sin necesidad de vidriado. El bizcocho se mantiene bajo para no perder esa tersura, y la reserva se aplica con cuidado, porque cualquier irregularidad se traduce en una mancha.

El resultado es sobrio y depende por completo del contraste entre la arcilla clara y el humo. No hay color de esmalte que corrija un bruñido mediocre ni una reducción demasiado breve. Por lo mismo, las piezas de raku desnudo suelen exigir más intentos fallidos antes de dar con la combinación que funciona en un taller concreto.

07

Limpieza y lavado después de la reducción

Al salir del recipiente, la pieza está cubierta de ceniza, restos de serrín carbonizado y una película grasienta de hollín. Debajo puede haber un esmalte espléndido que todavía no se ve. La limpieza forma parte del proceso y merece la misma atención que la cocción.

Conviene esperar a que la pieza esté fría o apenas templada antes de tocarla con agua. Un enfriamiento adicional y brusco sobre una pieza todavía caliente puede abrir fisuras estructurales, no solo estéticas. La paciencia en este punto salva más trabajo del que parece.

Secuencia habitual

Retirar el serrín y la ceniza sueltos en seco, sin frotar.
Dejar que la pieza pierda todo el calor residual.
Lavar con agua y un estropajo no metálico o un cepillo de cerda dura.
Insistir con algo de abrasivo suave allí donde el hollín se resista.
Aclarar bien y secar por completo antes de valorar el resultado.

El agua de lavado arrastra carbón, ceniza y partículas de esmalte. No es un residuo que deba ir sin más al fregadero: dejar decantar y retirar el poso antes de verter el agua es una práctica razonable en cualquier taller pequeño.

Una advertencia final sobre el uso. Las piezas de raku craquelado quedan porosas y con la capa vítrea interrumpida, y a menudo incorporan óxidos metálicos en superficies que el humo ha dejado irregulares. Por eso el raku se entiende como cerámica de carácter ornamental y no como vajilla de uso, ni para alimentos ni para contener líquidos de forma prolongada.

08

Seguridad y protección al trabajar con fuego abierto

En el raku se abre un horno a casi mil grados, se transporta un objeto incandescente por el aire y se provoca una combustión deliberada. Nada de eso admite improvisación. La cocción se hace al exterior o en un espacio con ventilación real, sobre suelo incombustible y con una zona libre alrededor del horno y del recipiente de reducción.

El equipo personal no es opcional. Guantes largos resistentes al calor, protección ocular frente a la radiación del horno abierto, ropa de fibras naturales que no funda sobre la piel, calzado cerrado y, cuando el humo se acumula, protección respiratoria adecuada. El pelo recogido y las mangas ajustadas evitan accidentes que no tienen nada de sofisticado.

Comprobaciones antes de abrir el horno

El recorrido entre horno y recipiente está despejado y es corto.
Los recipientes de reducción están colocados, llenos y con su tapa a mano.
Hay agua y un extintor adecuado al alcance, no guardados en otra sala.
La superficie de trabajo y el suelo son incombustibles.
No hay material inflamable cerca del horno ni corriente de aire que lleve chispas.
Las pinzas son largas, firmes y se han probado en frío con una pieza similar.
Todas las personas presentes saben dónde no deben situarse.
Nadie trabaja solo en la fase de extracción y reducción.

Conviene añadir el sentido común sobre el entorno: el humo de una reducción con serrín es denso y molesto, y en zonas urbanas puede haber normas locales sobre quemas y hogueras. Informarse antes en el ayuntamiento correspondiente evita problemas y forma parte de trabajar con cabeza.

09

Qué contenidos se publican en Kriveko

Kriveko es un sitio informativo dedicado a un único asunto: la cocción raku tal y como se practica en un taller de cerámica. Los textos son de elaboración propia, se escriben en castellano y describen materiales, procesos y precauciones. No hay tienda, ni cursos, ni servicios contratables detrás de estas páginas.

Los materiales se organizan alrededor de las etapas del proceso: preparación de la pasta con chamota, formado y bizcocho, esmaltes de baja y su aplicación, subida del horno y extracción con pinzas, reducción en serrín, aparición del craquelado, raku desnudo, limpieza posterior y seguridad durante la cocción.

El tono es el de unas notas de taller ordenadas: se explica qué ocurre, por qué ocurre y qué decisiones tiene delante quien cuece. Cuando algo depende de las condiciones concretas de cada taller, se dice expresamente en lugar de ofrecer una receta cerrada.

10

Contacto con el proyecto

Para dudas sobre los contenidos, correcciones, precisiones técnicas o sugerencias de temas relacionados con la cocción raku, el canal es el correo electrónico. No existe formulario en el sitio ni ningún otro medio de contacto.

Kriveko — [email protected]

Los mensajes se leen y se responden cuando procede. Kriveko no ofrece asesoramiento personalizado ni asume responsabilidad sobre las decisiones que cada persona tome en su propio taller.

Cocción raku en el taller: de la pasta chamotada al humo del serrín
